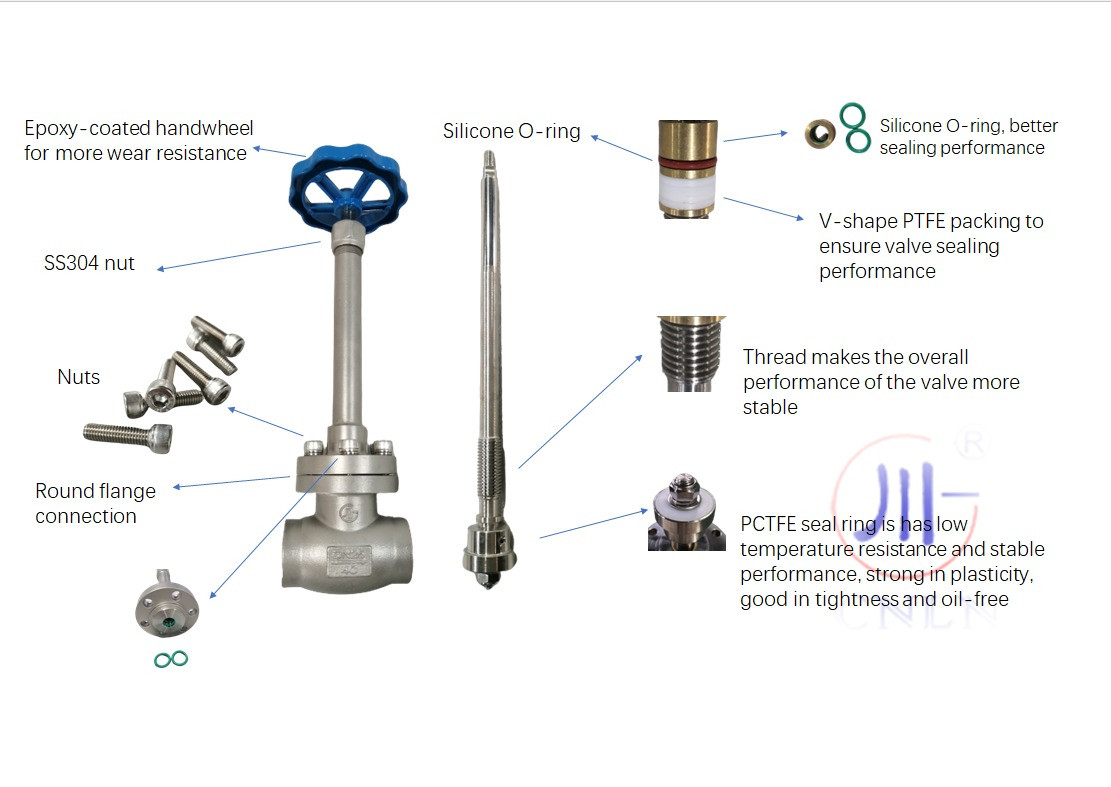

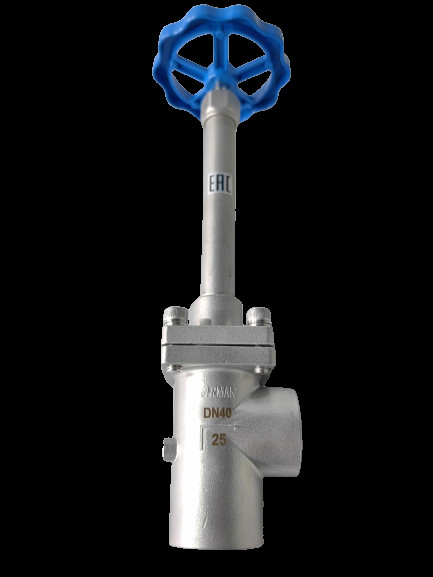

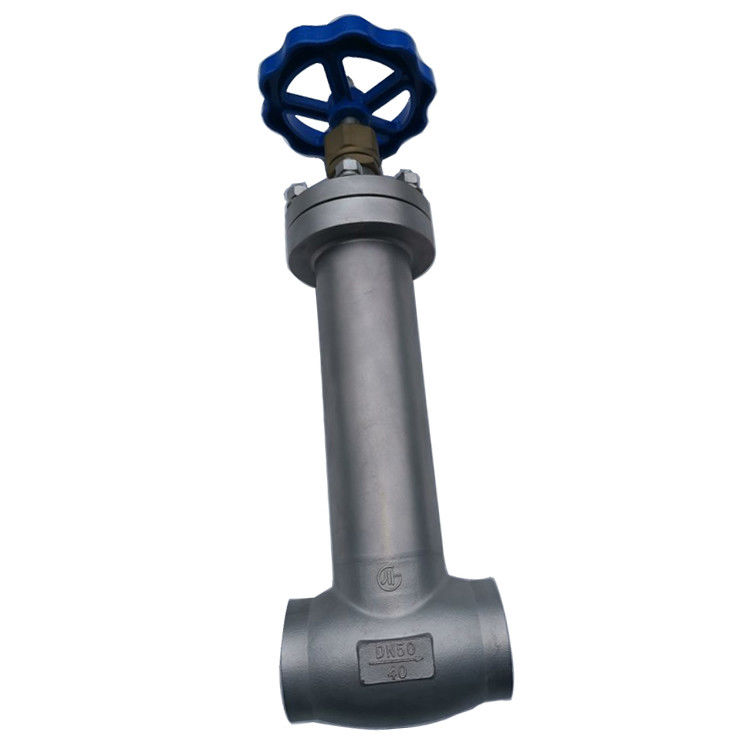

Thép không gỉ 304 / 316 nhiệt độ thấp PCTFE Disc Seal Cryogenic Globe Valve -196~+80°C

Thép không gỉ 304 / 316 nhiệt độ thấp PCTFE Disc Seal Cryogenic Globe Valve

Lời giới thiệu

Theo hình thức chuyển động này của nắp van, sự thay đổi của cửa ghế van là tỷ lệ trực tiếp với đường đâm của nắp van.Trục gốc van của van cầu là vuông với bề mặt niêm phong của chỗ ngồi vanCác ván mở hoặc đóng đập của chân van là tương đối ngắn, và nó có một tác dụng cắt rất đáng tin cậy, làm cho van này rất phù hợp như một phương tiện để cắt hoặc điều chỉnh và throttling.Một khi van van của van quả cầu là trong trạng thái mở, không còn tiếp xúc giữa chỗ ngồi van và bề mặt niêm phong của nắp van, và nó có tác dụng cắt rất đáng tin cậy.van này là rất phù hợp như một phương tiện để cắt hoặc điều chỉnh sử dụng dòngMột khi van tắt ở trạng thái mở, không có tiếp xúc giữa chỗ ngồi của nó và bề mặt niêm phong đĩa, do đó bề mặt niêm phong của nó ít bị mòn cơ học hơn,bởi vì hầu hết các chỗ ngồi và nắp van của van quả cầu là dễ dàng hơn để sửa chữa hoặc thay thế Nó không cần thiết để loại bỏ toàn bộ van từ đường ống dẫn khi niêm phong các yếu tố, rất phù hợp với trường hợp van và đường ống được hàn với nhau.do đó, sức đề kháng dòng chảy của van tắt cao hơn các van khác.

Giới thiệu van cầu lạnh

Điểm giữ của van quả cầu nhiệt độ thấp:

(1) Cấu trúc đơn giản hơn van cổng, và nó thuận tiện hơn để sản xuất và bảo trì.

(2) Bề mặt niêm phong không dễ bị mòn và trầy xước, và niêm phong tốt.Không có trượt tương đối giữa nắp van và bề mặt niêm phong của thân van khi mở và đóng, do đó, sự mài mòn và trầy xước không nghiêm trọng, hiệu suất niêm phong là tốt, và tuổi thọ là dài.

(3) Khi mở và đóng, đường đi của nắp nhỏ, vì vậy chiều cao của van đóng nhỏ hơn van cổng, nhưng chiều dài cấu trúc dài hơn van cổng.

(4) Động lực mở và đóng lớn, mở và đóng khó khăn hơn, và thời gian mở và đóng là chính.

(5) Chống chất lỏng lớn, bởi vì kênh trung bình trong thân van là uốn cong, kháng chất lỏng lớn và tiêu thụ điện lớn.

(6) hướng dòng chảy phương tiện Khi áp suất danh nghĩa PN≤16MPa, nói chung sử dụng dòng chảy đồng dòng, và phương tiện chảy lên từ dưới nắp van; khi áp suất danh nghĩa PN≥20MPa,thường sử dụng dòng chảy ngượcTrong khi sử dụng, môi trường van tắt chỉ có thể chảy theo một hướng, và hướng dòng chảy không thể thay đổi.

Lựa chọn vật liệu cho van cầu lạnh

1- Vật liệu chính của van lạnh

1 Các yếu tố cần xem xét trong việc lựa chọn các vật liệu chính

Từ quan điểm kim loại học, ngoài thép austenit với mạng lưới khối ở giữa mặt, đồng, nhôm, vv,Các vật liệu thép chung sẽ thể hiện độ mỏng ở nhiệt độ thấp ở nhiệt độ thấpKhi chọn vật liệu chủ, trước tiên chọn vật liệu phù hợp để làm việc ở nhiệt độ thấp.Nhôm không thể hiện độ mỏng ở nhiệt độ thấp ở nhiệt độ thấp, nhưng do độ cứng thấp của nhôm và hợp kim nhôm, khả năng chống mòn và chống trầy xước của bề mặt niêm phong nhôm là kém,do đó, việc sử dụng van nhiệt độ thấp có một số hạn chế, chỉ ở áp suất thấp và Được sử dụng trong van đường kính nhỏ.

Vật liệu làm việc ở nhiệt độ thấp nên đảm bảo hiệu suất nhiệt độ thấp của nó, chủ yếu để đảm bảo sức mạnh tác động lạnh của nó.Các vạt trang trí phải được lựa chọn đúng cách để nó có đủ sức mạnh tác động lạnh để ngăn chặn vỡThép hợp kim của c và cr nhanh chóng mất sức mạnh tác động khi nó dưới -20 ° C, do đó nhiệt độ hoạt động được giới hạn ở -30 ° C và -50 ° C tương ứng.5 có thể được sử dụng ở -100 °C, thép niken có hàm lượng ni là 9 có thể được sử dụng đến -192 ° C. Thép không gỉ austenit, niken, Monel, Hastelloy, titan, hợp kim nhôm và đồng có thể được sử dụng đến nhiệt độ thấp hơn -273 ° C.

Ngoài ra, việc lựa chọn vật liệu cho van nhiệt độ thấp cũng nên xem xét các yếu tố sau:2 tính chất cơ học cần thiết cho các vật liệu kim loại để duy trì điều kiện làm việc ở nhiệt độ thấp, đặc biệt là độ dẻo dai, độ kéo dài tương đối và độ ổn định mô; 3 Trong trường hợp bôi trơn ở nhiệt độ thấp và không dầu, nó có khả năng chống mòn tốt; 4 có khả năng chống ăn mòn tốt;5 khi sử dụng kết nối hàn, hiệu suất hàn của vật liệu cũng phải được xem xét.

2 Chọn vật liệu cho thân van, nắp máy, chỗ ngồi van và đĩa (cửa).thép ferrite được sử dụng khi nhiệt độ cao hơn -100 °C; nhiệt độ thấp hơn -100 °C Thép Austenit được sử dụng; van áp suất thấp và cỡ nhỏ có thể được làm bằng đồng và nhôm.Chọn vật liệu phù hợp theo nhiệt độ hoạt động thấp trong quá trình thiết kế.

3 Chọn vật liệu của thân van và thiết bị buộc

Khi nhiệt độ cao hơn -100 °C, các vật liệu gốc van và bu lông được làm bằng thép hợp kim như ni, cr-mo, vv. Sau khi xử lý nhiệt đúng cách,Độ bền kéo được cải thiện và vết cắn sợi được ngăn ngừaKhi nhiệt độ thấp hơn -100 °C, nó được làm bằng thép không gỉ austenitic chống axit.độ cứng thấp của thép chống axit 18-8 sẽ khiến thân van và bao bì bị trầy xước lẫn nhau, dẫn đến rò rỉ tại bao bì. Do đó, bề mặt của thân van phải được mạ bằng crôm cứng (trọng lượng mạ 0,04-0,06mm),hoặc nitrid và nickel-phosphorus tráng để tăng độ cứng bề mặtĐể ngăn chặn các hạt và cuộn bị cắn, hạt thường được làm bằng thép mo hoặc thép ni, và bề mặt của sợi được phủ với molybdenum disulfide.
